電池供電壓力傳感器

一、概述
        數字壓力表為全電子結構，采用電池供電(di↔àn)，現場安裝簡易。前端采用高精度壓阻式壓力傳感器，輸出信号由高精度，低溫漂的(d∑e)放大器放大處理，送入高精度的A/D轉換器，轉換成微處理('lǐ)器可以處理的數字信号，經過運算處理，由LCD顯示器顯示出實際的壓力值。
        該智能數顯壓力表使用(yònδg)靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自(♥zì)來水，石油，化工，機械，液壓等行業，對流體介質的(de≥)壓力進行測量顯示。


二、特點
◆ 大屏幕LCD顯示，分辨率高,無視值誤差.
◆ 峰值保持功能，記錄測量過程中的最大壓力值
◆ 壓力百分比動态顯示，（進度條顯示）
◆ 五種工程單位選擇：psi、bar、kpa、kg/c㎡ Mpa
◆ 選擇1~15min自動關機功能。
◆ 微功耗，在節電模式工作2年以上，≈連續工作2000小時。
◆ 參數修正功能,現場能對儀表零點,誤差值進行(x≥íng)修正.
◆ 量程上下限定
◆ 采樣速率：4次/秒
◆ 适用與不鏽鋼兼容的各種氣體液體的壓力測量


三、技術參數

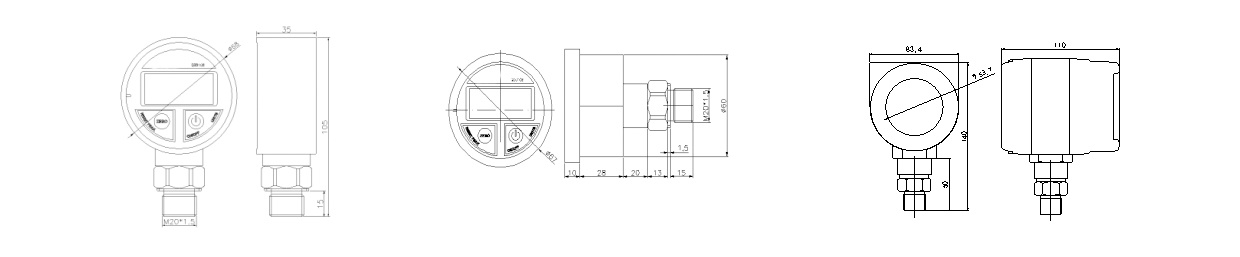

四、外形尺寸

五、安裝

        可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明π(míng)），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過→微型軟管進行機械解耦       注:量程小于100KPa時必須垂直安裝。


六、操作說明：
1.  測量狀态：
◆ 開、關機:短按“ON/OFF”鍵  ◆單位切換:長按&ldq₩uo;ON/OFF”
◆ 峰值清零：短按“ZERO”鍵  ◆顯示清零：長按“ZERO”鍵
(注：此功能隻有在無壓力狀态下使用)
2. 設置狀态：
◆“ZERO”鍵： 短按修改當前閃爍位數值或下翻菜單，長(chán g)按移動閃爍位位置“ON/OFF”鍵：短按允許修改當前參數值（數值最高位閃爍）或确認當前修​改參數值（數值停止閃爍），長按無效
3. 參數設置:
◆“Locd”：密碼輸入菜單，輸入密碼“1000”
◆“offt”：自動關機時間菜單，設置範圍“00~15”分 (fēn)鐘，“00”為連續工作
◆“bclt”：背光開啓時間菜單，設置範圍“00~15&rβdquo;分鐘，“00”為關閉背光
◆“End-”：退出菜單，設置值“0~1”“0”為(w±èi)不保存設置參數退出，“1”為保存設置參數退出
4.  設置方法：
1. 同時按下“ZERO”和“ON/OFF”↑，副屏幕顯示“LOCK”時，輸入“1000&rdquo¥;，按壓“ON/OFF”确認，進入參數設置狀态
2. 短按“ZERO”選擇要修改的菜單
3. 短按“ON/OFF”鍵允許修改參數
4. 短按“ON/OFF”鍵，确認修改
5. 短按“ZERO”選擇“End-”菜單,


七、使用須知 :
1.儀表儲藏與使用适宜在環境溫度為-20℃~70℃,現對濕度小于80%的場(c₹hǎng)合.
2.儀表接頭在連接管路時應盡量同心平服.
3.更換電池時請使用9V堿性電池（6LR61）。&


八、訂貨須知 :
訂貨時應注明量程、精度等級、接口尺寸。


九、質保
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年(n≈ián)後的維修在本公司進行。
